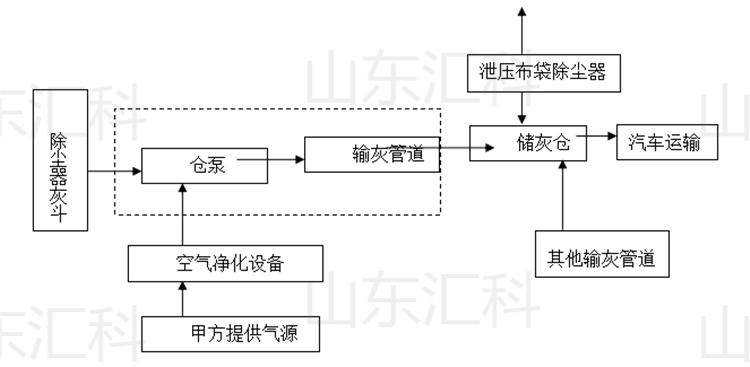

除塵輸灰的流程圖:

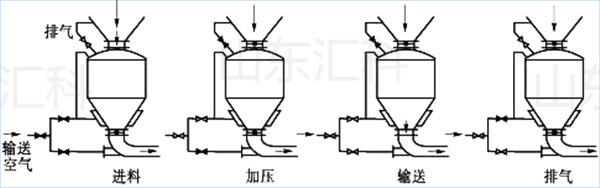

倉泵氣力輸灰系統工藝流程為:進灰─流化、出灰─吹掃三個階段，這三個階段往復循環，達到輸灰的設計要求。

1.進灰階段

打開插板閥（多為手動控制，平時都是打開狀態，檢修時關閉）、進料閥打開氣動止回閥等其它閥門關閉，除塵灰斗內的飛灰進入倉泵內部。進灰量是由系統程序設定好的時間和料位計去控制。設定的進灰時間到，而未達到設定的料位，或已達到設定的料位而進灰時間未到，都會自動關閉氣動止回閥，轉入流化、出灰階段。

2.進氣加壓流化、出灰階段

打開進氣閥、出料閥、二次氣閥組，進料閥關閉，進氣加壓，進入倉泵底部流化裝置的壓縮空氣，使倉泵內的飛灰充分流化，倉泵內飛灰邊流化邊輸送，倉泵內的壓力迅速升至輸送需求壓力。

3、吹掃階段

只有出料閥和二次氣閥是打開的。這一過程主要是由時間控制，當達到系統設定的吹掃時間后依次關閉一次氣閥，二次氣閥，出料閥，然后打開排氣閥和進料閥進入進灰階段，重復上述三個階段。

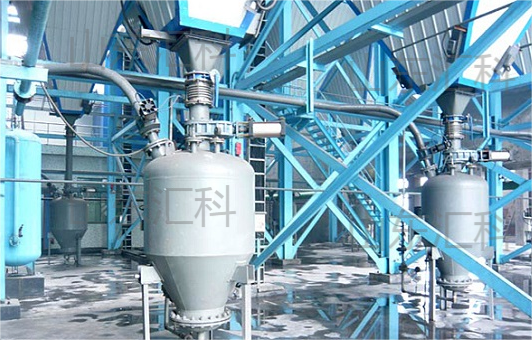

倉泵組成：

倉泵本體由鋼板或不銹鋼板材質焊接而成，符合國家Ⅰ類壓力容器標準?；叶废路?/span>與倉泵對接位置的手動插板閥或氣動插板閥連接，插板閥為倉泵檢修用閥，平時處于常開狀態，只有檢修時關閉防止落料。

倉泵的進灰口設一個電動或者氣動進料閥，現大多使用氣動閥門。

倉泵上部裝有射頻導納料位計和壓力傳感器，供檢測倉泵內的料位和壓力時使用。

倉泵下部裝有流化裝置并與壓縮空氣氣管連接。

倉泵配有就地氣控箱，控制箱內電磁閥按設定好的程序驅動閥門。
